玉米籽粒數字化考種機是谷豐光電設計生產的一款用于快速測量玉米籽粒形狀參數的視覺系統，利用了機器視覺、圖像處理、工業控制等相關技術為玉米相關研究提供了一種新型高科技技術手段。可實時在線獲取玉米的穗數、總籽粒數、粒長、粒寬、長寬比、粒面積、粒周長，每穗粒數，總粒重、百粒重等參數。數據分析軟件可實時觀測玉米籽粒的檢測狀態并將數據分析結果實時存入EXCEL表格中。

成像單元像素尺寸：14.08μm
成像單元類型：?jiǎn)紊€陣列CCD相機
光源：線陣列LED光源
尺寸：700*1100*1240mm（長寬高）
電源：?jiǎn)蜗?220VAC
控制裝置：WindowsPC 控制機柜
軟件：在線控制，圖像處理，數據分析及存儲

可測參數：穗數，總粒數，每穗粒數，粒長，粒寬，百粒重，粒面積，粒周長等
平均誤差：≤3%
效率：60s/株
檢測方式：在線實時采集
數據存儲：EXCEL格式自動存儲
可持續工作時長：20h(每天)
工作環境溫度：0-50℃
額定功率：0.5KW

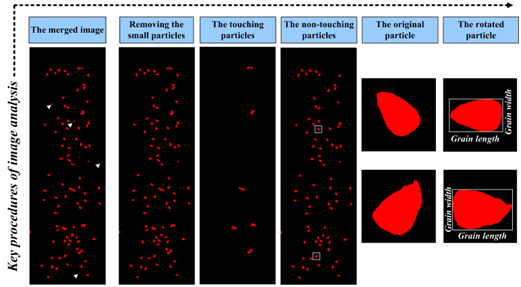

玉米籽?？挤N機圖像分析軟件及數據存儲

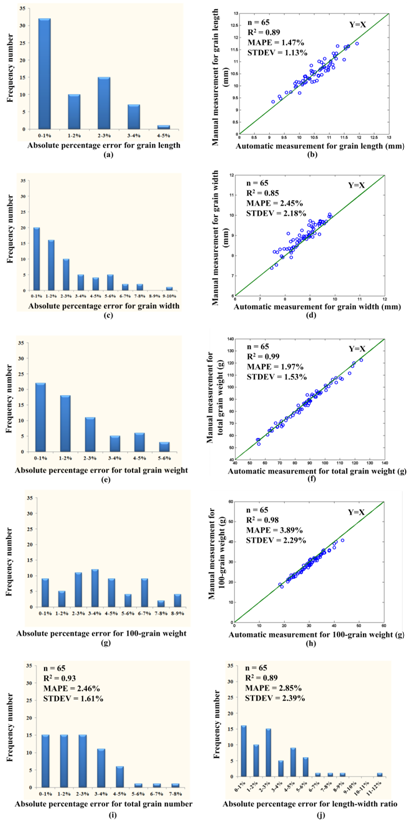

下圖為機器自動測量參數(粒長、粒寬、總粒重、百粒重、總粒數、長寬比)結果與人工測量結果之間的相關性和平均絕對誤差分析。
